Димохід для каміна - це досить складна конструкція, від правильного вибору і монтажу якої залежатиме правильна робота всієї опалювальної системи, пожежна безпека, цілісність будинку і навіть ваші життя та здоров’я. Тому нехтувати правилами монтажу не слід, а ще краще - одразу довірити цю роботу фахівцям.
Раніше ми вже писали про те, які бувають види димоходу та основні правила їхнього вибору. В цій статті ми більш детально зупинимося на конструкції димохідної системи і з’ясуємо, як правильно встановити димохід для каміна.

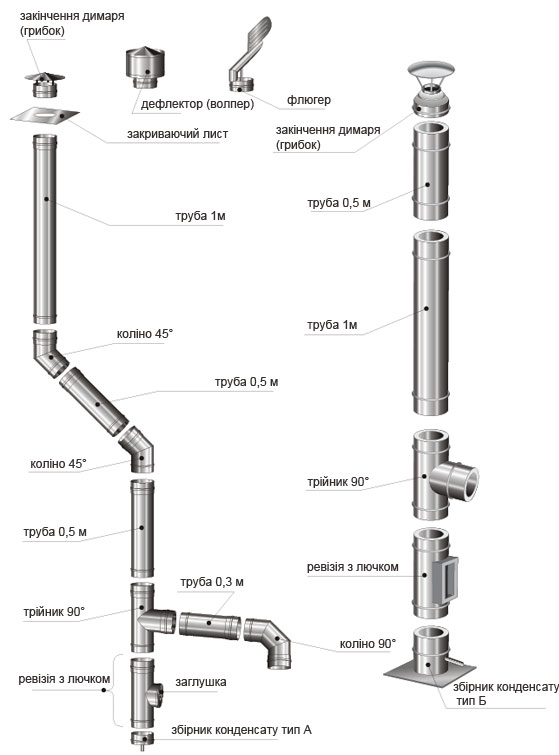

Конструкція димоходу для каміна
Для того, аби правильно встановити димохід, для початку слід розібратися з чого він складається і навіщо потрібен кожен його елемент.
Елементи димоходу і їх призначення:
- Труба димоходу одностінна. Базовий елемент для комплектації і монтажу димоходу і його горизонтальних ділянок. Труби для димоходів застосовуються для гільзовки цегляного димоходу, а так само підключення до димоходу сендвіч. Випускається в відрізках по 1 м, 0,5 м, 0,3 м.
- Коліно 45°. Складається з двох зварених між собою частин труби під кутом 45º. Дозволяє змінювати напрямок димоходу на кут 45º. Встановлюється як на вертикальних, так і на горизонтальних ділянках димоходу. Відведення 45° не повинне нести на собі навантаження (вага димоходу), а лише виконувати функції повороту.
- Коліно регульоване 90º. Призначене для зміни кута димоходу, з'єднується з елементами димаря з нержавіючої сталі без додаткових кріплень: "труба в трубу".
- Трійник 45°. Призначений для відведення газів, що відходять в димохід і забезпечує можливість чищення та обслуговування димохідної труби з відсікання конденсату.
- Трійник 87°. Призначений для відведення газів, що відходять в димохід і забезпечує можливість чищення та обслуговування димохідної труби з відсікання конденсату.
- Ревізія. Призначена для внутрішньої перевірки, обслуговування та чищення димоходу від сажі, а так само виконує функцію опори для труби димоходу з нержавіючої сталі.
- Лейка. Призначена для відводу кондансата з труби димоходу назовні. Лейка конденсатовідвідник встановлюється знизу під трійник 87 ° або трійник 45 °
- Шибер. Призначений для регулювання тяги в трубі димоходу. Згідно діючих пожежних норм України шибер не повинен перекривати переріз димоходу більш ніж на 85%.
- Закінчення димоходу. Використовується для установки на верхівку цегляного димоходу. Закінчення цегляного димоходу запобігає потраплянню атмосферних опадів всередину цегельного каналу.
- Окапник. Встановлюється на трубу димоходу, що виходить на дах, і виключає попадання атмосферних опадів в отвір навколо димаря, і для декорування проходу труби через перекриття.
- Розетта. Призначена для декорування місць проходу димохідної системи через вертикальне перекриття (стіну / простінок).
- Скоба на розтяжки. Встановлюється на утеплені димарі, коли труба димоходу підноситься над покрівлею більш, ніж на 1,5 м.
- Скоба кріпильна. Призначена для кріплення вертикального стовбура і горизонтальних ділянок димоходу до стіни, якщо відстань труби від поверхні, до якої виконується кріплення, не перевищує 200 мм.
- Дефлектор. Встановлюється на верхівку димоходу і призначений для підвищення і стабілізації тяги в димоході. Дефлектори так само захищають трубу димоходу від попадання атмосферних опадів і сильного бічного вітру.
- Флюгер. Встановлюється зверху димоходу, забезпечує захист димоходу від попадання атмосферних опадів і виключає загасивши вітру в димохід (зворотна тяга).
Труба димоходу
Труба димоходу - базовий елемент всієї димохідної системи. По суті, це пристрій, встановлений на верху димаря, призначений для відтоку продуктів згоряння в атмосферу.
Димохідна труба повинна відповідати наступним вимогам:
- димохідна труба повинна мати таке ж внутрішній перетин і форму, як і димар;
- димохідна труба повинна мати практичний перетин випуску не менше ніж в два рази більше, ніж перетин димоходу;
- частина труби, яка виходить з даху або залишається в контакті з простором поза приміщенням (наприклад, в разі плоского даху), повинна бути закрита цеглою або плиткою і в будь-якому випадку добре ізольована;
- димохідна труба повинна бути побудована таким чином, щоб запобігати проникненню дощу, снігу та сторонніх речовин в димохід і забезпечувати відтік продуктів згоряння на вулицю / відкрите повітря в разі вітрів, що дмуть з усіх боків і під усіма кутами (труба з дефлектором нижньої тяги).
► Детальніше про те, як розрахувати всі параметри димоходу читайте в статті Димохід для каміна | як підібрати діаметр і висоту димохідних труб
Монтаж димоходу для каміна
Перш ніж приступити до монтажу димоходу каміна, слід зробити підготовчі роботи. Це дозволить спорудити максимально ефективну, безпечну і практичну систему на тривалий термін експлуатації.
Для початку треба встановити топку вашого каміна, причому, якщо не передбачені спеціальні ніжки, доведеться встановити вогнетривку опору. Між топкою і стіною повинна бути відстань мінімум 1,5 сантиметрів. Біля стіни, яка примикає до каміна, повинна бути теплоізоляція. Фахівці радять використовувати для цього мінеральну вату, яка витримує великі перепади температури, аж до 700 градусів.
Монтаж димоходу для каміна можна починати тільки тоді, коли ви розмістили топку в ретельно підібраному для неї місці.
! ЦЕ ВАЖЛИВО !
НЕ МОЖНА ПІД’ЄДНУВАТИ БІЛЬШ, НІЖ ОДНЕ ОБЛАДНАННЯ ДО ОДНОГО ДИМОХІДНОГО КАНАЛУ
Наступний етап - установка схилу і визначення осі випуску збірника диму, яка повинна на 100% збігатися з віссю відводу диму.
Шви всередині димоходу обробляються подвійним шаром герметика, і після цього можна починати збірку конструкції.
! ЦЕ ВАЖЛИВО !
Монтажні роботи по зведенню димоходу потрібно починати тільки тоді, коли топка встановлена в оптимальному місці та дотримані перераховані вище правила.
Монтаж димоходу ведуть знизу вгору. Ту частину, яка розташована всередині, треба вставляти в попередній елемент системи, деталі зовнішнього ділянки надягають зверху на попередню. Принцип такого пристрою запобігає потраплянню конденсатних утворень на утеплювач, що знаходиться всередині контуру.
Труби димоходу кріплять хомутами, місця з'єднань закривають алюмінієвим скотчем. Відрізки труб повинні бути по довжині розраховані так, щоб кріпильні хомути не доводиться на ділянки перекриттів. У місця стиків варто підкладати додатковий шар утеплювача, це треба для того, щоб уникнути надмірного нагріву зовнішнього контуру. При фіксації димохідних труб до стіни необхідно стежити, щоб не було перекосів або прогинів. Не можна допускати зіткнень з будь-якими іншими системами комунікацій і з покрівельним перекриттям.
! ЦЕ ВАЖЛИВО !
Правильно спроектований, змонтований і своєчасно обслужений димохід - це запорука стабільності і ефективності роботи твердопаливного котла.
Зверніть увагу! Поради, подані в цій статті, допоможуть вам самостійно встановити димохід для каміна, але, звичайно, перш ніж приступати до монтажу, варто проконсультуватися з фахівцями, або навіть замовити відповідну послугу у фірми, що займається установкою димоходів.
Правила експлуатації димоходу для каміна
Важливо не тільки правильно вибрати і встановити димохід, а й належним чином його використовувати. При експлуатації димоходу необхідно дотримуватися певних вимог.
- При розпалюванні топки не можна використовувати рідини для розпалювання вогню або інші легкозаймисті речовини.
- Для твердопаливних камінів не можна використовувати дрова, що за розміром перевищують розміри топки.
- Очищення димоходу від сажі методом її випалювання може викликати передчасний вихід димохідної системи з ладу.
- Розведений вогонь в топці не можна гасити водою - надлишок пари може призвести хоч і до невеликого, але вибуху, який здатний істотно зашкодити або навіть зруйнувати димохід на окремих ділянках.
Чистка і планова перевірка димоходу
Чищення димоходу - це неминучий і вкрай необхідний процес, оскільки забруднений димохід є причиною зникнення тяги і загрози займання.
Ще на етапі проектування димоходу слід передбачити організацію таких елементів як:
- збірник золи з дверцятами;
- ревізійні люки в горизонтальних частинах димоходу.
Ці елементи необхідні для контролю стану внутрішньої поверхні димоходу, а також для здійснення його очищення. Періодичність чищення залежить від швидкості забруднення димоходу продуктами горіння, а це в свою чергу залежить від таких факторів як:
- вид і якість твердого палива;
- конструкція димоходу (наявність теплоізоляційного шару);
- режим роботи топки (налаштування оптимального процесу горіння).
Контроль через ревізійні люки на наявність забруднення в димоході рекомендується здійснювати не рідше, ніж раз на місяць.
Чищення димоходу можна проводити в міру його забруднення, але не рідше одного разу за опалювальний сезон.
Коли дрова горять повільно, утворюється сажа і пара. Вони містить органічні речовини, які вступають у реакцію з водяною парою, що виділяється дровами. В результаті на стінках холодного димоходу утворюється креозотовий осад. Якщо цей осад загориться, виникне полум’я з дуже високою температурою. Необхідно регулярно перевіряти накопичення креозоту, щоб визначити частоту чищення димаря. Слід пам’ятати, що чим інтенсивніше горіння, тим менше осідання креозоту.
Шар кіптяви на стінках димоходу слід періодично видаляти, аби уникнути загрози загорання. Робити це можна двома способами: механічним методом за допомогою спеціальних щіток і з використанням різних хімічних речовин.
- Механічне очищення димоходу здійснюється спеціальною циліндричною щіткою, яка закріплюється на тросі і опускається зверху в димохід. Іноді фахівці використовують також спеціальні порохотяги, за допомогою яких сажа витягується через ревізію.
- Хімічне очищення димоходу проводиться за допомогою спеціальних засобів, що додаються в топку каміна в процесі спалювання палива.
Який спосіб ви б не обрали, довірити таку роботу краще професіоналу. Він детально перевірить димохід перед очищенням і, за потреби, проведе технічний огляд димоходу. А завдяки використанню професійної техніки і засобів, ви будете впевнені, що ваш димохід чистий і безпечний.
Пожежа в димоході
Займання в димоході може виникнути внаслідок його нерегулярного і нечастого очищення, спалювання мокрих чи вологих дров і, як наслідок, загорання креозоту (легкозаймистої речовини, що виділяється при спалюванні мокрих дров).
Характерні прояви пожежі в димоході:
- запах продуктів горіння (сажі) в будинку;
- підозрілі, нечутні раніше звуки в димоході;
- сильне підвищення температури димоходу;
- поява іскор або полум’я в димоході.
У випадку виявлення пожежі в димоході необхідно:
- негайно викликати пожежну охорону;
- по мірі можливості погасити вогонь у димоході, використовуючи пісок, землю;
- пожежу в димоході не можна гасити водою, оскільки раптове охолодження димоходу і випаровування води може призвести до розколювання димоходу і поширення пожежі;
- перекрити доступ повітря до каміна: закрити дверцята топки, підвід первинного і по можливості, вторинного повітря.
Після пожежі димоходу необхідно, аби спеціаліст провів огляд його технічного стану. Лише після цього можна знову розпалювати вогонь у каміні.
